岩心（岩芯）断层扫描系统

       简介：

       Geotek设计并制造了一系列的数字2维和3维X射线断层扫描成像系统，广泛应用于地质科学领域，包括：油气领域，海洋和近岸地质研究，古气候研究，岩土力学研究等等。Geotek公司的X射线成像系统平台可以满足用户一系列尺寸的岩心（岩芯）样品扫描要求，性价比高，实用性强。

       Geotek的X射线岩心（岩芯）断层扫描系统用于对完整的岩心（岩芯）、剖开的岩心（岩芯）、平板状岩心（岩芯）或侧壁小岩心（岩芯）等样品进行扫描，不破坏岩心（岩芯）结构，得到岩心（岩芯）内部的二维或三维图像，提供非常有价值的岩心（岩芯）内部结构数据。该数据用来研究岩心（岩芯）的品质或为进一步的研究分析提供宝贵的资料。

       主要特征：

       一、专为岩心（岩芯）研究而设计：

       Geotek岩心（岩芯）断层扫描系统的问世解决了岩心（岩芯）内部3维结构无法精确测量的难题，可以扫描的岩心（岩芯）的最大长度150cm，最大直径15cm，其他直径小于15cm的样品也可以扫描。X-射线源和检测器的位置可以根据需要调整，以适应不同的岩心（岩芯）尺寸并得到最佳的图像效果。

       二、系统安全：

       系统采用全屏蔽设计，符合美国和英国的安全规定，可以在普通实验室环境中使用，不需要特殊的屏蔽。当系统工作时，警告指示灯亮起。当系统的屏蔽橱柜门处于开启状态时，内部的安全锁定装置可以阻止X-射线源的开启，确保安全。

       三、X-射线数字图像：

       数字平板探测器（flat panel detector）输出16位（bit）灰度TIFF图像，使用Geotek公司的软件可以把该图像转化成需要的JPEG或其他图像格式。

       四、无需切片（Slabbing）：

       不破坏样品，系统具备X-射线强度补偿和软件修正功能，使设备可以扫描完整的或剖开的岩心（岩芯）或其他样品，对于整个岩心（岩芯）的各个部位都可以获得高品质的图像，而不需要对岩心（岩芯）进行切片处理。

       五、岩心（岩芯）旋转：

       可以通过手动控制岩心（岩芯）的旋转来检测岩心（岩芯）内部结构或是记录连续的旋转扫描录像，岩心（岩芯）旋转可以使用户清楚地了解岩心（岩芯）的内部三维结构，并决定最佳扫描方向和位置。

       六、X射线分层摄影技术（Laminography）

       有时候没有必要对岩心（岩芯）进行完全3维成像扫描，因此Geotek研发了一种新的成像分析技术：X射线分层摄影。该分层技术在岩心（岩芯）横向深度上（沿着X射线源-探测器轴方向）提取一系列的切片3维信息，不需要对2维扫描数据进行3D重建，大大减少了完全3维扫描时间和数据量。类似于光学成像，可以只关注每一个切片中的特征。每一个切片都与深度相关，因此可以来确定岩心（岩芯）样品中砂砾，IRD筏冰碎屑或贝壳的深度和尺寸。

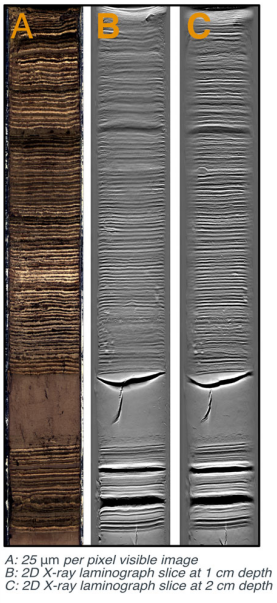

       下面的例子是一个湖泊中沉积物岩心（岩芯）样品，显示了多个平行的分层，在例子中我们可以看到图像C中在2cm深度切片中有砂砾出现，但是在1cm深度的切片中没有出现。该技术非常适合用于识别剖开的或完整岩心（岩芯）中的筏冰碎屑IRD或者砂砾。

A：25μm 分辨率可见光成像；B：2维X射线1cm深度的切片；C：2维X射线2cm深度的切片
