MSCL-CIS 岩心(岩芯)光学线性扫描仪
Geotek的岩心(岩芯)成像扫描系统MSCL-CIS是一款低成本、快速、超高分辨率的线性扫描成像系统。MSCL-CIS使用Geotek的高性能Geoscan V第五代照相机,可以在整个岩心(岩芯)宽度上,生成每厘米高达1000个像素点的分辨率图像。
获取报价 全国服务热线:0532-80999236/7/8

产品详情

       Geotek公司介绍:

       英国Geotek公司是世界上畅销的岩心(岩芯)设备MSCL(Multi Sensor Core Logger岩心(岩芯)综合测试系统,又称多参数岩心(岩芯)扫描仪)的设计者和制造商。世界上几乎每个从事岩心(岩芯)研究工作的实验室(科学研究、工程勘探、石油钻探等)都安装了MSCL,用户超过220个。MSCL性能非常稳定可靠、结实耐用,既适合实验室也适合于野外,已经广泛用于全球各国的岩心(岩芯)库、地质重点实验室、野外临时实验室、海上调查船、深海钻探船和工程船等。Geotek是科学家们用的最多的岩心(岩芯)分析设备。地球上有岩心(岩芯)的地方就有Geotek产品。

       If a core is worth taking, it's worth logging....岩心(岩芯)宝贵,数据无价。

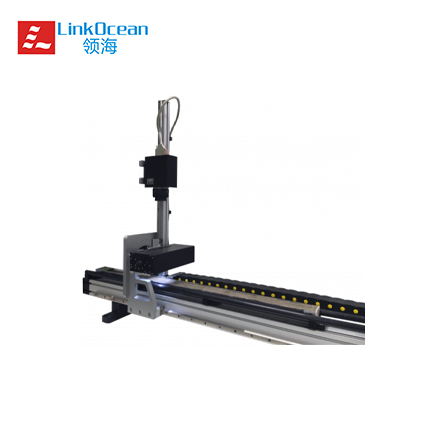

MSCL-CIS 岩芯光学线性扫描仪(图1)


光学岩芯扫描仪(彩色照相)

MSCL-CIS


       MSCL-CIS是英国GEOTEK公司生产的岩心(岩芯)综合测试系统MSCL系列13种MSCL之一(见上面的产品一览表)。Geotek的岩心(岩芯)成像扫描系统MSCL-CIS是一款低成本、快速、超高分辨率的线性扫描成像系统。MSCL-CIS使用Geotek的高性能Geoscan V第五代照相机,可以在整个岩心(岩芯)宽度上,生成每厘米高达1000个像素点的分辨率图像。MSCL-CIS可以应用于切开的或平板状沉积物或岩石岩心(岩芯)。MSCL-CIS系统生成的图像格式为TIFF,可以使用第三方软件进行方便的后处理。

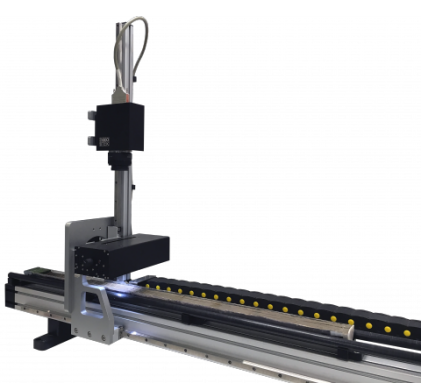

MSCL-CIS 岩芯光学线性扫描仪(图2)

MSCL-CIS(安装有Geoscan V第五代相机)

       海洋和湖泊沉积物岩心(岩芯)非常珍贵,来之不易,它们也非常娇贵,当它们被剖开后,与空气接触后,因为空气的氧化作用儿导致岩心(岩芯)成分和性质改变。如果不立即对其进行表面光学线性扫描(高清照相),会导致珍贵的信息丧失。有了MSCL-CIS,岩心(岩芯)的最原始状态可以完整清晰的记录下来,完整的岩心(岩芯)光学图像可以组成一个完整的资料库,与其他测试分析的数据一一对应,备档。

       MSCL-CIS可以作为一个独立的设备安装在合适的桌面上。此外,Geoscan V线性相机还可以安装到MSCL-XZ系统中,或者标准的MSCL-S中。

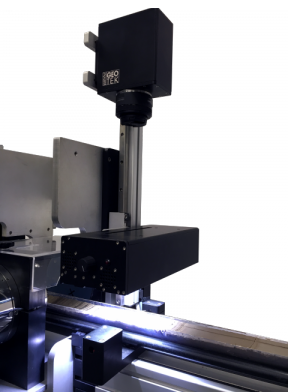

MSCL-CIS 岩芯光学线性扫描仪(图3)

安装在MSCL-S系统中的Geoscan V相机


       线性扫描图像

       MSCL-CIS沿着岩心(岩芯)连续采集线性图像数据,线性扫描图像在质量上要远远优于区域成像相机的图像,因为它不受光线的均匀程度、球面失真以及图像混合拼接的影响。整个线性图像非常适合于进行亚毫米级的图像分析。



       简单而快速的设置

       Geoscan V 相机配备自动聚焦和光圈功能,可以通过Geotek公司的专用成像软件来进行直观、简单和快速的设置。整个线性扫描过程以及移动均可以方便的使用成像软件进行自动控制。

       某些岩心(岩芯)含水较多或处于流体饱和状态,在成像过程中会产生强烈的镜面反射,从而引起图像的模糊不清。对于这种湿润的岩心(岩芯)样品,MSCL-CIS系统利用光源和镜头的正交偏振来避免成像过饱和现象,显著提高图像的清晰度。



       高、更高、最高分辨率

       标准分辨率为每厘米采集100、200或400线性扫描图像,相当于100、 50或25μm标准像素尺寸,输出图像为48位RGB TIFF图像,能够快速简便的转换为JPEG或其他格式的图像。



       真正的颜色分离

       Geotek公司的GEOSCAN V第五代线性扫描相机拥有一个大约5340像素的CCD成像传感器,入射的光线通过一个红、绿、蓝三色过滤器,产生真正的RGB三色分离。在整个岩心(岩芯)宽度范围内,标准的图像分辨率为每厘米200个像素点,图像分辨率最高可达每厘米1000个像素点。

沿岩心(岩芯)方向每一个颜色通道的RGB分析数据标准分辨率为0.1mm,用户可以对一些特殊岩心(岩芯)进行小尺度精密的分析,如:薄板状岩心(岩芯)、生物扰动的岩心(岩芯),复杂的真实地层岩心(岩芯)。平均的图像数据可以转化为RGB数值并单独存储在特定的文件夹里,用于定量对比。



       校准

       扫描相机出厂前经过校准,还可以使用标准的摄影卡90%白卡或18%灰卡进行现场校准,光源强度和光圈设置可以通过软件进行控制,从而确保岩心(岩芯)之间可以进行定性定量比较。



       自动标尺

       每一个Geotek岩心(岩芯)扫描图像伴随着一个XML元数据文件,包含与岩心(岩芯)和图像状况相关的重要信息。深度标尺可以自动在图像旁边生成,描述岩心(岩芯)断面的深度或者真实的岩心(岩芯)深度。



       先进的相机控制

       Geoscan V相机具有自动聚焦、光圈和光源控制功能,通过Geotek的成像扫描软件可以进行方便的控制。用户可以通过软件来对照相机和光源进行设置,以便获取最优化的图像曝光参数等。



       应用

       ● 关联地层学

       岩心(岩芯)存档

       ● 岩心(岩芯)质量评估

       ● 颜色分析

       ● 矿物学

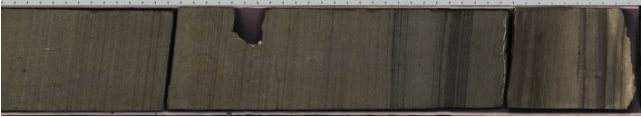

MSCL-CIS 岩芯光学线性扫描仪(图4)

MSCL-CIS扫描的岩心(岩芯)表面图像
